ZCKL組合式轉輪除濕機系列：



應用于：

　　低溫潮濕、高溫潮濕環境；

　　組合式轉輪除·濕機組可使環境達到23°C,10~50%濕度要求。

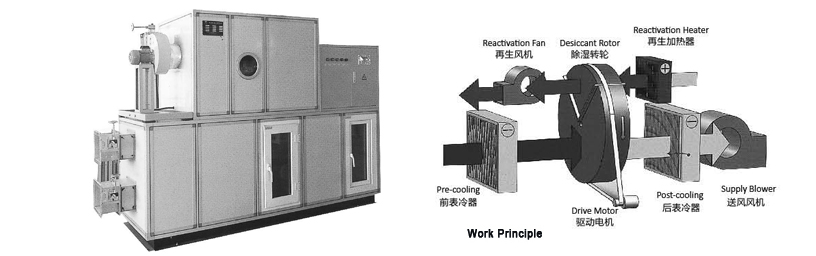

工作原理：

　　ZCKL系列轉輪除·濕空調機組系與冷凍除·濕精準匹配組合而成。通過對機組處理進風降溫減濕，再經轉輪深層次除·濕后，其處理空氣含濕量達到設計要求，再經過后級表冷降溫到設計溫度值，使機組出風溫度、相對濕度均能符合用戶要求，達到常溫低濕的除·濕結果。

　　ZCKL系列轉輪除·濕空調機組使用時，用戶需提供T≤7°C的冷凍水；或由本公司隨機匹配提供相對冷量負荷的制冷機組。



性能特點：

　　1.可精準地達到用戶要求的溫度、相對濕度。

　　2.選用瑞典進口超級硅膠轉輪，除·濕效率高，使用壽命長，處理送風相對濕度RH≤20%，露點溫度可達到TL≤-20℃。

　　3.高強度防冷橋優質鋁合金框架結構。

　　4.箱體模塊采用各國流行的模塊化設計，雙層優質寶鋼彩鋼板，內充一次性高密度聚氨酯發泡成型。

　　5.電氣控制選用PLC自動控制，觸摸屏人機界面。

　　6.機組接水盤、底部內板選用304不銹鋼材質，堅固耐用，防腐防銹。

　　7.再生工藝流程采用獨特的熱回收節能技術。

　　8.再生加熱電、蒸汽、導熱油可選；亦可采用多種加熱方式切換。

　　

ZCKL系列轉輪除濕空調機組技術參數表：

設備型號						ZCKL-D/Z-2000	ZCKL-D/Z-3000	ZCKL-D/Z-4000	ZCKL-D/Z-5000	ZCKL-D/Z-6000	ZCKL-D/Z-8000	ZCKL-D/Z-10000	ZCKL-D/Z-12000	ZCKL-D/Z-15000	ZCKL-D/Z-20000	ZCKL-D/Z-25000
處理風量(m3/h)						2000	3000	4000	5000	6000	8000	10000	12000	15000	20000	25000
再生風量(m3/h)						670	1000	1330	1670	2000	2670	3330	4000	5000	6670	8350
機組出風參數						溫度T=15-25℃   RH=10%-30%
再生 能耗	電加熱					12	18	24	30	36	54	66	84	108	144	180
	蒸汽				用量Kg/h	30	45	60	75	90	110	140	170	215	285	360
					管徑mm	DN20	DN20	DN25	DN25	DN25	DN25	DN25	DN25	DN25	DN32	DN32
處理風機功率						2.2	3.0	4.0	5.5	5.5	7.5	11.0	11.0	15.0	18.5	22.0
再生風機功率						0.75	1.10	1.10	1.50	1.50	2.20	2.20	3.00	5.50	7.50	7.50
轉輪驅動功率						0.1	0.1	0.1	0.1	0.1	0.1	0.2	0.2	0.2	0.2	0.2
冷凍水量（T≤7℃）				用量T/h		5	10	12	15	20	25	30	35	45	60	75
				管徑mm		DN40	DN40	DN40	DN50	DN50	DN50	DN65	DN65	DN65	DN80	DN80
裝機功率			電			15.05	22.20	29.20	37.10	43.10	63.80	79.40	98.20	128.70	170.20	209.70
			蒸汽			3.05	4.20	5.20	7.10	7.10	9.80	13.40	14.20	20.70	24.20	29.70
新風口法蘭						250 *200	320 *250	400 *250	500 *250	500 *320	630 *320	800 *320	800 *400	1000 *400	1000 *500	1250 *500
回風口法蘭						250 *200	320 *250	400 *250	500 *250	500 *320	630 *320	800 *320	800 *400	1000 *400	1000 *500	1250 *500
處理出風口法蘭						400 *250	500 *300	630 *320	800 *320	800 *400	800 *500	1000 *500	1000 *630	1250 *630	1250 *800	1600 *800
再生進風口法蘭						400 *300	550 *350	550 *400	550 *450	650 *450	750 *500	750 *550	800 *500	800 *550	850 *550	850 *650
再生出風口法蘭						160 *125	208 *162	208 *162	233 *183	233 *183	260 *228	262 *204	262 *204	302 *234	332 *257	487 *340
機外余壓(Pa)						≤650	≤650	≤650	≤650	≤650	≤650	≤650	≤650	≤650	≤650	≤650
外形尺寸					長	5200	5200	5200	5200	5700	5850	5850	6000	6200	6250	6500
					寬	800	900	1000	1100	1200	1300	1400	1500	1700	1900	2100
					高	1200	1300	1400	1500	1600	1700	1850	2000	2200	2400	2600
電源(V)						3P-380V-50Hz  三相四線制（可定制）
機組重量						1150	1450	1600	1800	2000	2200	2400	2700	2800	3200	3500

說明：

1、本表所列為部分風量機型參數，可根據用戶環境設計相應風量；

2、本表所列性能基于條件：處理進風、再生進風溫度35℃，相對濕度65%，再生溫度120±10℃；

3、本公司擁有更改技術或設計的權利，非標要求或特殊規格可以定制。
